延時啟動型PTC熱敏電阻器應用原理及應用

電機在啟動時，要克服本身的慣性，同時還要克服負載的反作用力（如冰箱壓縮機啟動時必須克服制冷劑的反作用力），因此電機啟動時需要較大的電流和轉矩。當轉動正常后，為了節約能源，需要的轉矩又要大幅度下降。給電機加一組輔助線圈，只在啟動時工作，正常后它就斷開。將PTC熱敏電阻串聯在啟動輔助線圈，啟動后PTC熱敏電阻進入高阻態切斷輔助線圈，正好可以達到這種效果.
?? 該產品具有無觸點、噪音低、可靠性高、壽命長等特點，不同的特性，結構用以保證不同的整機設計要求。

1.冰箱的壓縮機啟動用PTC熱敏感電阻器
冰箱的壓縮機由單相感應電動機驅動。電機啟動時，既要克服本身的慣性，又要克服負載——高壓制冷劑的反作用力，需要保證較大的啟動電流，為此，通常要采用帶PTC熱敏電阻器的啟動電路(原理圖見圖一)。

2.變頻空調啟動用PTC熱敏電阻器

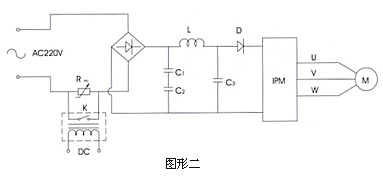

變頻空調啟動時，電壓經PTC元件加到整流濾波電路上，對電容器平穩充電至設定值，功率模塊IPM開始工作，將輸入的直流電壓逆變為三支交流電加到三相交流電機繞組上，使電機正常運轉。同時電容器充電至設定值后，經IPM輸出一直流電壓至繼電器吸合開關K，PTC元件被端接，暫停工作(見圖二)。
主回路中串接PTC元件的目的在于：避免在通電初期，整流濾波電路直接承受大電流的沖擊，造成儲能元件受損。即PTC元件在通電初期起一個緩沖與保護的作用。此外，若繼電器失效(無法正常吸合)時，PTC元件通電后成為高阻態，可對電路進行保護。

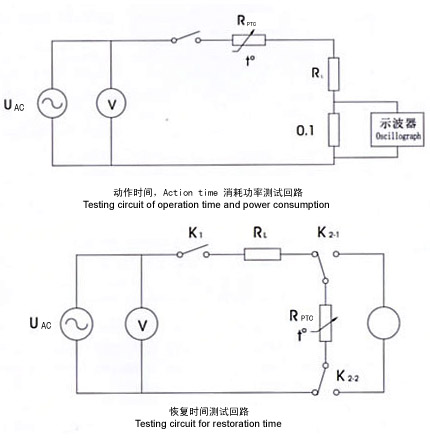

2:測試電路

3.產品標志說明

①產品系列：WMZ9延時啟動型PTC熱敏電阻
②封裝類型：1:裸片 2：殼裝
③標稱阻值：82R-82Ω　4R7-4.7Ω 151-150Ω
④阻值精度：N-±30％　M-±20％　k-±10％　J-±5％
⑤最大電壓：180-180V　240-240V

型號	標稱阻值	開關溫度	最大電壓	最大電流	啟動時間	消耗功率	恢復時間	線圈電阻	尺寸
型號	R25(Ω)	Tb(℃)	Vmax(V)	Imax(A)	T0(S)	Pmax(W)	Trmax()	Rref(Ω)	D(mm)	T(mm)
WMZ91-3R3M160	3.3	120±10	160	12	0.3-1.2	3.5	100	10	20.0±1.0	2.5±0.2
WMZ91-3R9M160	3.9		160	12	0.3-1.2	3.5	100	10
WMZ91-4R7M180T2	4.7		180	12	0.3-1.2	3.5	100	10
WMZ91-5R6M180T2	5.6		180	12	0.3-1.2	3.5	100	10
WMZ91-6R8M220	6.8		220	10	0.3-1.2	3.5	100	15
WMZ91-10RM240	10		240	10	0.2-1.0	3.5	90	15
WMZ91-15RM260	15		260	10	0.2-1.0	3.5	90	25
WMZ91-22RM300	22		300	9	0.2-1.0	3	90	25
WMZ91-33RM300	33		300	9	0.2-1.0	3	90	25
WMZ91-47RM300	47		300	9	0.2-1.0	3	90	25
WMZ91-68RM320	68		320	9	0.2-1.0	3	90	25
WMZ91-4R7M170	4.7	120±10	170	12	0.2-1.0	3.5	85	10	17.5±1.0	2.5±0.2
WMZ91-5R6M190	5.6		190	12	0.2-1.0	3.5	85	10
WMZ91-6R8M220	6.8		220	10	0.2-1.0	3.5	85	15
WMZ91-10RM240	10		240	9	0.2-1.0	3.5	85	20
WMZ91-15RM260	15		260	8	0.2-1.0	3.5	85	20
WMZ91-22RM280	22		280	8	0.2-1.0	3.5	85	15
WMZ91-33RM280	33		280	7	0.2-1.0	3	85	20
WMZ91-47RM300	47		300	6	0.2-1.0	3	85	20
WMZ91-68RM300	68		300	5	0.2-1.0	3	85	20
WMZ91-3R3M160	3.3	135±10	160	12	0.3-1.2	3.5	80	10	20.0±1.0	2.5±0.2
WMZ91-3R9M160	3.9		160	12	0.3-1.2	3.5	80	10
WMZ91-4R7M180TG	4.7		180	12	0.3-1.2	3.5	80	10
WMZ91-5R6M180TG	5.6		180	12	0.3-1.2	3.5	80	10
WMZ91-6R8M200TG	6.8		200	10	0.3-1.2	3.5	80	15
WMZ91-10RM230	10		230	9	0.45-1.35	3.2	70	15
WMZ91-15RM250	15		250	8	0.45-1.35	3.2	70	15
WMZ91-22RM300	22		300	7	0.45-1.35	3.2	70	20
WMZ91-33RM360	33		360	6	0.45-1.35	3.2	70	25
WMZ91-47RM400	47		400	5	0.45-1.35	3.2	70	35
WMZ91-68RM430	68		430	4	0.45-1.35	3.2	70	55	17.5±1.0	2.5±0.2
WMZ91-4R7M180	4.7	135±10	180	10	0.3-1.2	3.4	90	15
WMZ91-5R6M180	5.6		180	10	0.3-1.2	3.4	90	15
WMZ91-6R8M200	6.8		200	9	0.3-1.2	3.4	90	15
WMZ91-10RM220	10		220	8	0.3-1.2	3.2	90	20
WMZ91-15RM240	15		240	7	0.2-1.0	3.2	80	20
WMZ91-22RM280	22		280	6	0.2-1.0	3.2	70	25
WMZ91-33RM320	33		320	4	0.2-1.0	3.2	70	45
WMZ91-47RM350	47		350	4	0.2-1.0	3.2	70	45
WMZ91-68RM400	68		400	4	0.2-1.0	3.2	70	45
WMZ91-4R7M160	4.7	135±10	160	10	0.4-1.5	3	90	15	16±1.0	2.5±0.2
WMZ91-5R6M170	5.6		170	10	0.4-1.5	3	90	15
WMZ91-6R8M180	6.8		180	9	0.4-1.5	3	90	15
WMZ91-10RM200	10		200	8	0.4-1.5	3	90	15
WMZ91-15RM230	15		230	7	0.4-1.5	3	80	20
WMZ91-22RM250	22		250	6	0.4-1.5	3	80	20
WMZ91-6R8M160	6.8	135±10	160	8	0.1-0.8	3	80	15	14±1.0	2.5±0.2
WMZ91-10RM180	10		180	7	0.1-0.8	3	80	20
WMZ91-15RM240	15		240	6	0.1-0.8	3	80	25
WMZ91-22RM240	22		240	5	0.1-0.8	3	70	25
WMZ91-33RM250	33		250	4	0.1-0.8	3	70	30
