芯片描述：

　　GEC8310 是一個作為L(zhǎng)CD背光的單個或多個LED的驅動器，其工作輸入電壓范圍在0.85V 至8V之間。這意味著本芯片可以使用單顆鎳鉻、鎳氫或者堿性電池，也可以使用多顆或者鋰離子電池。GEC8310 具有待機控制端，在待機狀態下，芯片電流低于5uA .本芯片與外接三極管構成的驅動電路可以產生持續的功率輸出，并能在一個很大的工作電壓范圍內驅動單個或多個LED,典型應用是1W、3W白光LED驅動。驅動電路在滿負載的情況下啟動，并且在輸入電壓降至0.85V 時仍能正常工作。電路的配置可以根據電池壽命及二極管發光亮度進行調整。基于芯片的開關電源原理，芯片工作效率高，是數碼相機和PDA的LCD背光應用LED驅動理想選擇。

　　GEC8310 是一顆PFM控制的DCDC控制芯片，可以為外圍功率三極管提供高達2.7mA 的基極驅動電流，構建高效率的升壓式DCDC電路。

　　本芯片可以在滿負載、電源電壓低至0.85V 下依然正常啟動。芯片有多種解決方案，能保證大范圍負載電流變化時的效率優化，用戶還可以選擇電池最大壽命或者LED最大亮度等方案。

　　本芯片采用SOT23-5 封裝形式，加上少量外圍器件，可以構成一個高效、小尺寸、超高性?xún)r(jià)比的LED背光系統解決方案。

　　芯片特點：

　　最大效率95%;

　　工作電壓0.85V~8V;

　　待機電流低于5uA;

　　可預置輸出電流;

　　可以驅動串聯或并聯LED;

　　SOT23-5 封裝;

　　芯片應用：

　　數字像框，手機，PDA,數碼相機等

　　LCD背光

　　LED 閃光燈和火炬

　　小手電類的白光LED 驅動;

　　多個LED 驅動

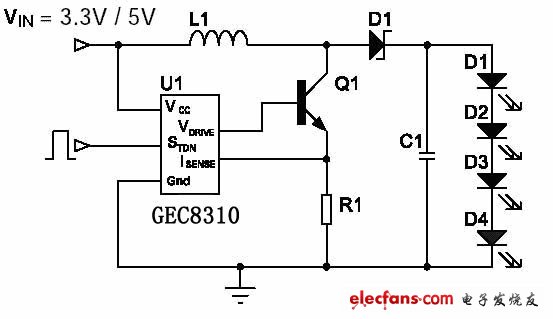

　　典型應用電路：

?

　　引腳定義：

?

?

　　典型應用電路：

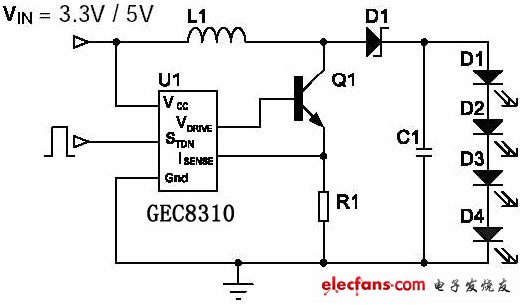

　　典型應用1(LCD 背光電路方案)

?
