DLP投影技術是應用美國德州儀器公司開發的數字微鏡元件--DMD（DigitalMicromirrorDevice）作為主要關鍵處理元件以實現數字光學處理過程的技術。

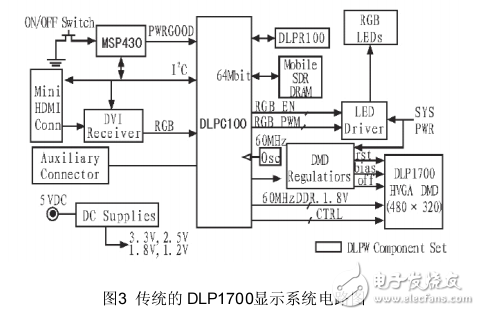

傳統的DLP1700顯示系統電路圖如圖3所示，圖中信號輸入用到DVI接口、MSP430單片機、I2C總線，線路控制比較復雜；右邊從DLPC100輸出的RGBEN和RGBPWM信號控制LED驅動器進而控制多顆單色LED.改進后的系統電路如圖4所示，由STM32單片機控制DLPC100并輸入數據信號給DLPC100，繼而驅動LED驅動器，當DLPC100對輸入的信號數據進行如圖5所示的數據格式轉換、信號增強、DMD格式轉換等處理后將信號傳送給DMD芯片DLP1700，DMD芯片上的480x320個微鏡在輸入信號的控制下以一定的角度偏轉，LED驅動器驅動三色LED為DLP顯示提供光源，在屏幕上得到完美的圖像顯示。
