QX5305 是一款高效率，穩定可靠的高亮度LED燈驅動控制IC，內置高精度比較器，off-time控制電路，恒流驅動控制電路等，特別適合大功率，多個高亮度LED燈串恒流驅動。 QX5305采用固定off-time控制工作方式，其工作頻率可高達2.5MHz，可使外部電感和濾波電容、體積減少，效率提高。 在DIM腳加PWM信號，可調節LED燈的亮度。 通過調節外置的電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度，流過高亮度LED燈的電流可從幾毫安到2安培變化。

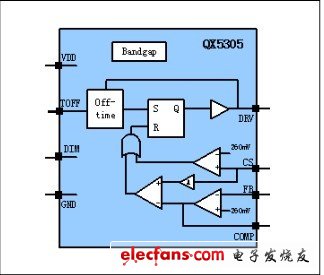

方框圖：
管腳排列圖：
QX5305的特性
可編程驅動電流，最高可達2A? 高效率：最高達95%? 寬輸入電壓范圍：2.5V~36V? 高工作頻率：2.5MHz? 工作頻率可調：500KHz~2.5MHz? 驅動LED燈功能強：LED燈串可從1個到幾十個LED高亮度燈 亮度可調：通過EN端PWM，調節LED燈亮度
QX5305應用范圍
干電池供電LED燈串? LED燈杯? RGB大顯屏高亮度LED燈? 平板顯示器LED背光燈 恒流充電器控制? 通用恒流源。
工作原理簡述：

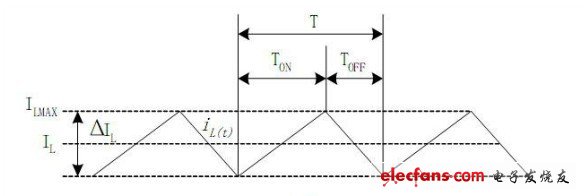

QX5305 采用峰值電流檢測和固定off-time控制方式。片內的R-S觸發器分別由off-time定時器置位和CS比較器、FB比較復位，它控制外部MOSFET管并和功率電感 L、LED、肖特基二極管共同構成一個自振蕩的，連續電感電流模式的升壓型恒流LED驅動電路（參見圖1）。 除了固定off-time控制這點外，QX5305的工作方式和普通的電流模式PWM控制型DC/DC升壓電路非常相似。當工作在連續電流模式下時，流過功率電感的電流IL如圖所示：
方框圖：
管腳排列圖：
QX5305的特性
可編程驅動電流，最高可達2A? 高效率：最高達95%? 寬輸入電壓范圍：2.5V~36V? 高工作頻率：2.5MHz? 工作頻率可調：500KHz~2.5MHz? 驅動LED燈功能強：LED燈串可從1個到幾十個LED高亮度燈 亮度可調：通過EN端PWM，調節LED燈亮度
QX5305應用范圍
干電池供電LED燈串? LED燈杯? RGB大顯屏高亮度LED燈? 平板顯示器LED背光燈 恒流充電器控制? 通用恒流源。
工作原理簡述：
QX5305 采用峰值電流檢測和固定off-time控制方式。片內的R-S觸發器分別由off-time定時器置位和CS比較器、FB比較復位，它控制外部MOSFET管并和功率電感 L、LED、肖特基二極管共同構成一個自振蕩的，連續電感電流模式的升壓型恒流LED驅動電路（參見圖1）。 除了固定off-time控制這點外，QX5305的工作方式和普通的電流模式PWM控制型DC/DC升壓電路非常相似。當工作在連續電流模式下時，流過功率電感的電流IL如圖所示：
