The MCP4011/2/3/4 devices are volatile， 6-bit Digital Potentiometers that can be configured as either a potentiometer or rheostat. The wiper setting is controlled through a simple Up/Down （U/D） serial interface.

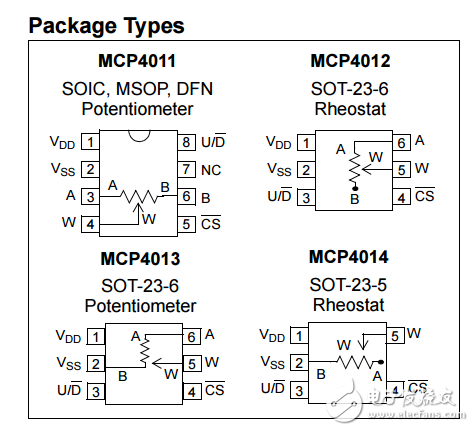

? Volatile Digital Potentiometer in SOT-23， SOIC， MSOP and DFN packages ? 64 Taps： 63 Resistors with Taps to terminal A and terminal B ? Simple Up/Down （U/D） Protocol ? Power-on Recall of Default Wiper Setting - Custom POR wiper settings available （contact factory） ? Resistance Values： 2.1 kΩ， 5 kΩ， 10 kΩ or 50 kΩ ? Low Tempco： - Absolute （Rheostat）： 50 ppm （0°C to 70°C typ.） - Ratiometric （Potentiometer）： 10 ppm （typ.） ? Low Wiper Resistance： 75Ω （typ.） ? High-Voltage Tolerant Digital Inputs： Up to 12.5V ? Low-Power Operation： 1 μA Max Static Current ? Wide Operating Voltage Range： - 1.8V to 5.5V - Device Operation - 2.7V to 5.5V - Resistor Characteristics Specified ? Extended Temperature Range： -40°C to +125°C ? Wide Bandwidth （-3 dB） Operation： - 4 MHz （typ.） for 2.1 kΩ device
