整流濾波電路、AC-DC 變換電路、DC-DC 穩［ 玉變換電路，等部分組成了本次研究的課題。整流濾波電路和AC-DC 變換電路： 由濾波電容、隔離變壓器、橋式整流堆等元件組成，20 V 的電［ 玉，濾波后給DC-DC 提供18-26V 的直流輸入實現在隔離變壓器副邊輸出15~電壓。DC-DC變換電路： 是應用Boost 型拓撲結構，含有UC3843 及其外圍的電路構成的脈寬調制電路，肖特基二二極管、功率電感、快速功率場效應管等。本系統通過調節取樣電阻形成閉環反饋回路。本系統具有精度高，電壓調整率低、調整速度快，效率高，輸出紋波小等等優點，實現了非常好的功能。
1穩壓電源的設計方案
可知DC-DC 變換的種類分為： 隔離和非隔離。輸入輸出隔離雖然安全系數比較高，可是隔離變壓器會有漏磁和損耗等不利的缺點，從而會造成效率降低，根據本研究的要求，并沒有要求輸入輸出隔離，所以最終決定選擇的是非隔離方式，幾種方案如下：
1.1串聯開關電路

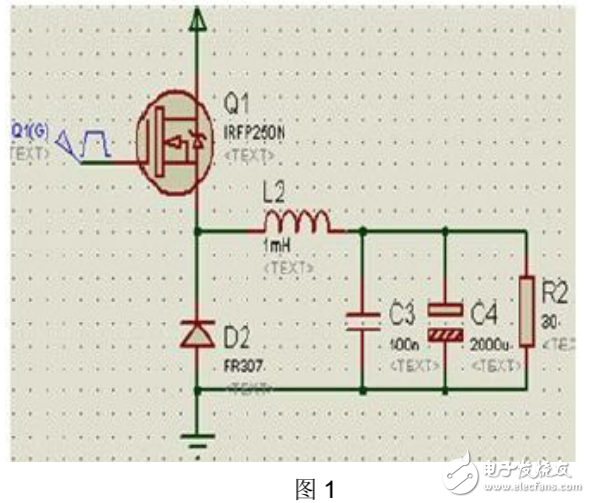

占空比為D 的PWM 波控制開關管Q1，從而達到這樣的一個效果，交：替導通或截止，再經L 和C 濾波器在負載R 上得到穩定直流輸出電壓UO。本電路屬于降壓型電路，題目要求的30--36V 的輸出電壓是實現不了的。
