單端初級電感轉換器（SEPIC）可以轉換的輸入電壓，輸出電壓高于、低于或等于把。轉換是在無前沉思的變壓器的使用，使得這一低成本的一個很好的選擇，非隔離應用程序。的uc2577提供開關和控制利用這種拓撲結構具有最小的額外配件。

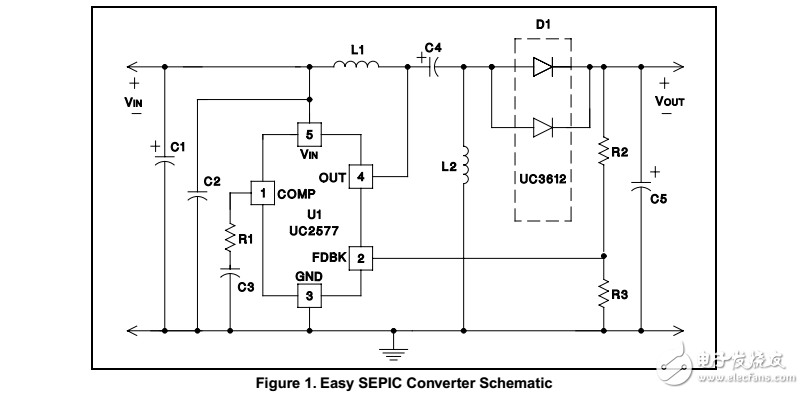

設計提供從輸入電壓5V或12V輸出測距3V和40v之間的電路如圖1所示。耦合電容器是用來處理高紋波電流拓撲結構中看出，與峰值電流約在+電流輸出。轉換器的開關在52khz和工作在電感電流連續模式（CCM）和電感電流斷續模式（DCM）。值得注意的是，兩個二極管和開關有一個約VIN +輸出峰值電壓應力，和近似的峰值電流應力約在+電流輸出。請注意，當轉換器處于CCM時，輸出電壓的比值為d（/ d），D為占空比。要計算其他輸入和輸出的組件，以CCM為起點，使用大約1/2的最大輸出電流作為最小值。
