引言

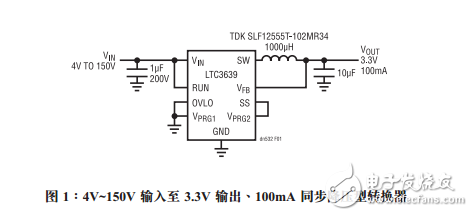

LTC?3639 降壓型 DC/DC 轉換器的 4V 至 150V 寬輸入電壓范圍使得汽車、航空電子設備和分布式電源系統能夠：
? 滿足大量的瞬態要求
? 實現多種寬范圍輸入電源，例如：高電壓 DC 總線和低電壓后備電池
? 設計一種能適應多種輸入電源的通用型電源，從而減少庫存量并降低設計和制造的成本
LTC3639 利用內部上下功率 MOSFET 執行高效率轉換。該器件能支持高達100mA的輸出電流并具有一個可編程的峰值電流限制。而且其輸出電壓范圍也很寬廣，從 0.8V 至輸入電壓。針對低壓差操作，集成的上管MOSFET能在100%的占空比條件下工作。在很寬的輸入和輸出電壓范圍內實現了高效率。該同步降壓型轉換器還包括突發模式 （Burst Mode?） 操作和低靜態電流的特點。由于控制架構的遲滯特性，因此環路具備固有的穩定性而不需進行補償，從而造就了一款簡單易用的應用電路。
