發視頻資料介紹
ADIS16210 iSensor? 是一種數字傾角計系統，可在±180°的全向范圍內精確測量俯仰角和滾動角。該器件集成一個MEMS三軸加速度傳感器、信號處理功能、用于數據收集/編程的可尋址用戶寄存器和一個SPI兼容串行接口。

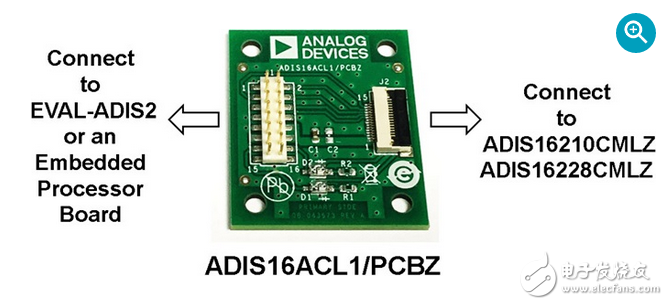

ADIS16ACL1/PCBZ分線板可簡化ADIS16210和ADIS16228產品至嵌入式處理器板或EVAL-ADIS2評估系統的連接過程。ADIS16ACL1/PCBZ還用于部分替代很快會停產的兩個評估工具。
優勢和特點
三軸數字傾角計系統
-- 測量范圍：±180°（滾動軸和俯仰軸）
-- 測量范圍：±90°（重力軸）
-- 相對精度：±0.1°
三軸數字加速度計
-- 測量范圍：±1.7 g
-- 高精度
-- 軸間對準：±0.05°
數字內部溫度測量
數字內部電源測量
可編程用戶校準選項
-- 單命令、坐標系對準
-- 手動加速度計偏置校正
可編程工作和控制
-- 采樣速率/濾波
-- 報警條件和指示器輸出
-- 數據就緒輸出
-- 通用I/O
-- 自動自測功能
應用
平臺控制、穩定和對準
傾斜檢測、傾角計、調平
運動/位置測量
監控/報警設備（保安、醫療和安全）
導航
