一、引言
　　計時器廣泛應用于日常生活和自動化工業控制中。近年來隨著單片機在實時檢測和自動控制系統中的應用，它的優勢越發突出。利用單片機制作的計時器，使其更加智能化。
　　利用單片機制作的計時器更加智能化，當計時停止時，可發出聲光報警進行提示。本系統采用Proteus與Keil軟件結合構建實驗平臺。首先在計算機上利用Proteus制作硬件電路原理圖;接著使用Keil軟件編制程序，完成系統的軟件設計;最后將程序編譯生成的代碼文件載入到單片機中，執行仿真功能便可以在計算機中上看到最終的運行效果。這種設計方法既可以很好的模擬電路的運行效果又可以大大的降低設計成本、縮短設計周期，是一種非常方便的設計方法。
　　二、工作原理
　　本系統采用單片機控制實現精確計時，最小計時單位為秒，計時最大值為24小時。電路閑置時，屏幕無顯示，以最大限度節省電能。若按下啟動按鈕，系統便開始計時。計時時間會顯示在8位數碼管構成的顯示屏上。當按下停止按鈕時，系統停止計時，并且觸發由發光二極管和蜂鳴器構成的聲光報警電路，提示時間已到。
　　此時顯示屏鎖定在當前時間即已用時間，以備用戶查看。按下復位按鈕后，計時器停止報警并且關斷顯示，系統停止工作。
　　下次計時可以按下啟動按鈕重新開始。
　　三、硬件設計

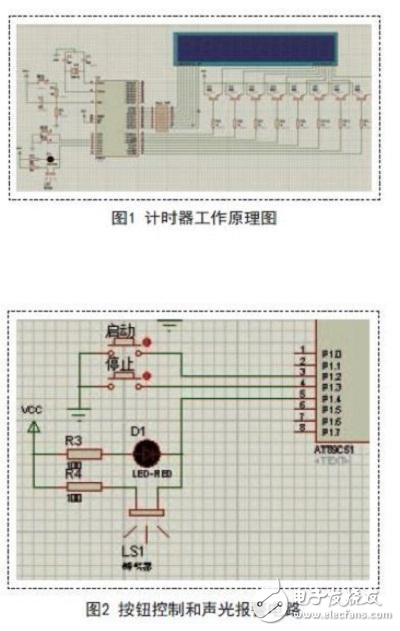

　　計時器工作原理圖如圖1所示，它以單片機AT89C51為核心，由單片機最小應用系統、數碼管顯示電路、按鈕控制電路和聲光報警電路幾部分組成。數碼管顯示電路用于顯示計時時間，由8位共陽極數碼管及驅動電路組成，采用動態掃描顯示以簡化硬件設計和降低生產成本;按鈕控制電路包括啟動和停止兩個按鈕，以實現計時器的啟動和停止控制;聲光報警電路用于實現計時停止時的報警提示，由一位發光二極管和蜂鳴器組成，如圖2所示。
　　
　　四、軟件設計
　　程序設計采用模塊化編程方法。軟件由主程序、子程序和定時中斷服務程序組成。主程序和子程序完成按鍵掃描、顯示、聲光報警功能;定時中斷服務程序用于實現計時功能，并實時更新顯示數據。

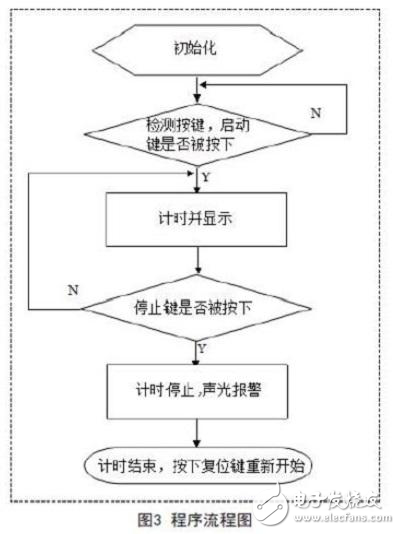

　　程序流程圖如圖3所示：
