提出一種基于摻鑭鋯鈦酸鉛（ PLZT） 高速可變光衰減器（ VOA） 實現光源低頻強度噪聲抑制新的技術方案。設計基于高速前饋 － 反饋控制技術的 VOA 驅動控制系統，通過高速調節，實現了光源低頻波動的平滑與抑制，同時可克服 PLZT 的電回滯效應和環境溫度變化所引起的器件參數漂移等問題，實現光信號的穩定輸出。實驗結果表明在控制回路信號延遲 2． 1 μs下，系統可將頻率范圍在 0 ～ 800 Hz 的低頻擾動幅度抑制到小于 1% 的水平。
在現有的多種實現光源低頻強度噪聲抑制的方案基礎上，本文提出了一種基于摻鑭鋯鈦酸鉛（ PLZT） 高速可變光衰減器（ VOA） 抑制光源低頻強度噪聲擾動的技術方案。該方案通過設計基于高速前饋-反饋控制技術的VOA 驅動控制系統，利用光功率高速監控與反饋控制，實現了對光源低頻波動的平滑與抑制，同時也克服了PLZT 的電回滯效應和環境溫度變化所引起的器件參數移等問題。

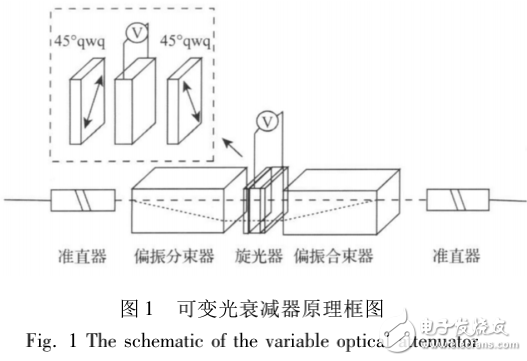

透明鐵定陶瓷摻鑭鋯鈦酸鉛（ PLZT） 是一種新型的電光功能材料，其二次電光系數比鈮酸鋰大兩個數量級，響應速度可以達到亞微秒量級［13］。本文設計了基于PLZT 的高速 VOA 器件。圖 1 為基于 PLZT 的電光型可變光衰減器原理框圖。入射光首先通過準直器投射到偏振分束器上，分成兩束偏振方向垂直的線偏振光，然后經過電控偏振旋光器及偏振合束器最后由準直器輸出。
