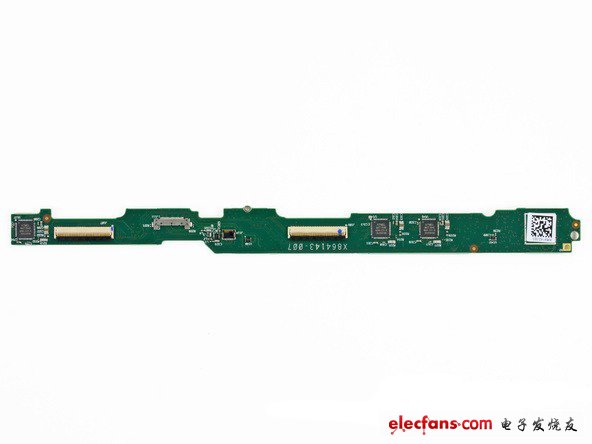

第十五步：小型電路板的正面

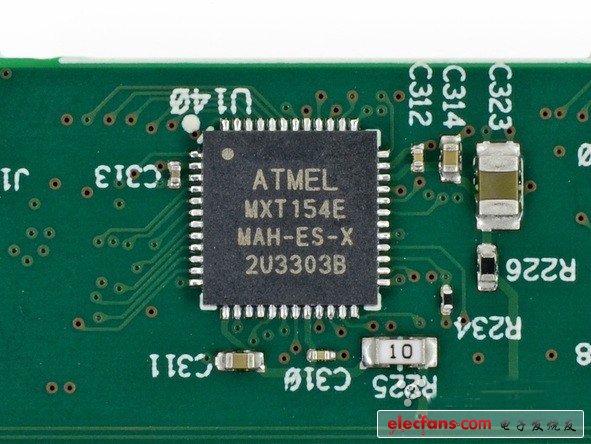

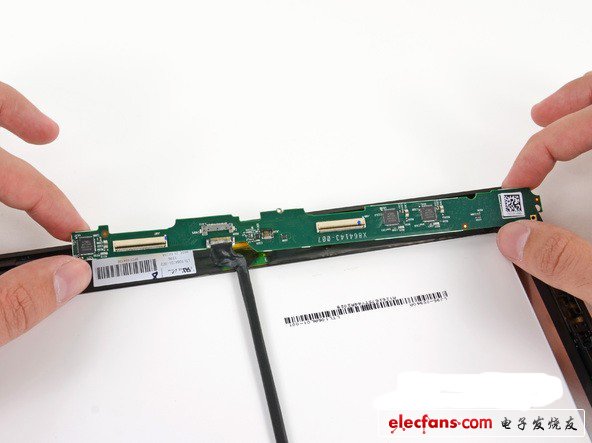

看完主板之后，我們再來看看 Surface 內部的另外一塊小型電路板。這塊電路板的正面帶有三個 Atmel MXT154E 觸屏控制器，也就是說電路板只作用于 Surface 的 10.6 英寸屏幕。

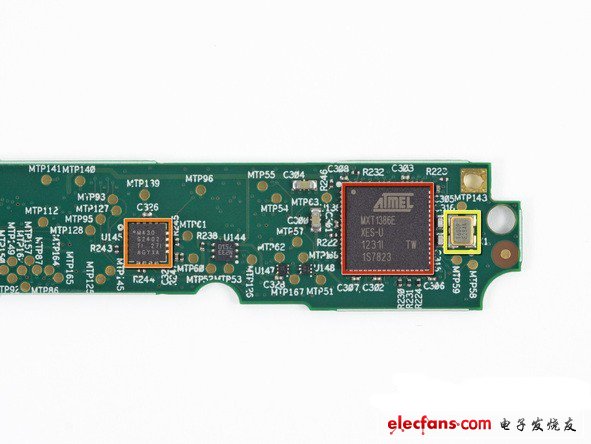

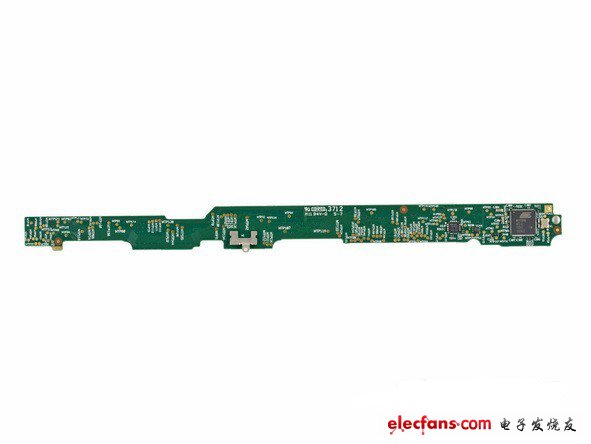

第十六步：小型電路板的背面
這塊電路板背面的元件也是一樣少，只有：
-紅色 Atmel MXT1386 觸屏控制器
-橙色：M4430 G2402
-黃色：1600P E284A
小型電路板的正反面 - 不同于iPad的精美，微軟Surface完全拆解
