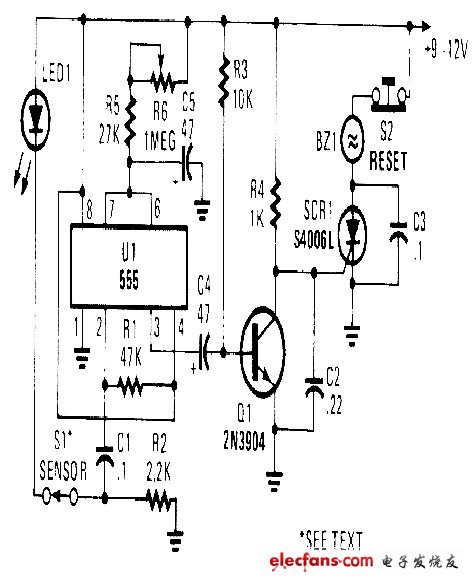

555構成的警報器電路
定時器(U1)執行雙重任務;控制報警觸發電路和輸入延遲電路。在該電路中，通過第2管腳使R1觸發U1，保持高電位。一個常閉合傳感器開關S1，在R2和C1的結點處提供一個正極電壓，LED1點亮。當S1打開時，C1的兩端呈高電位，不充電。555構成的警報器電路:
