索尼PSP go全程拆解圖例

刪去了UMD光驅，改用內置閃存+網絡下載模式的索尼新款游戲掌機PSP go將于10月1日首先在歐美市場上市。不過今天，多家媒體已經放出了他們的PSP go試用評測文章，我們最期待的拆解也不期而至。

　　 此次，就讓我們看一下PSP go的拆解全程圖片吧！

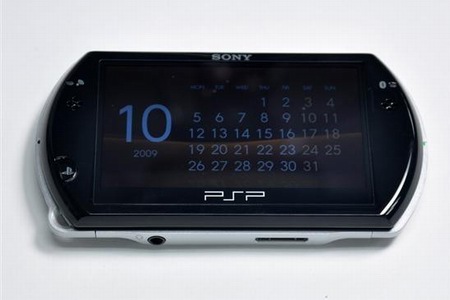

　　　　　　 PSP go并非替代PSP 3000，至少目前還是在同步銷售。

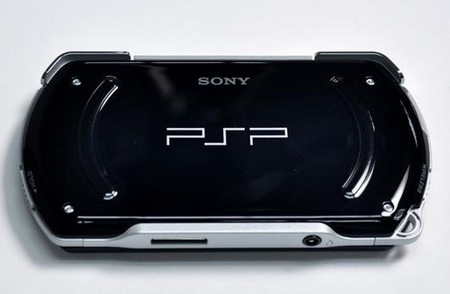

　　　　　　　　　　沒有了UMD光驅，背面顯得相當清爽。

　　　　　　　　　　　　　　　　滑蓋開啟。

　　滑蓋下露出的標簽，依然是Made in China。（制造商富士康旗下煙臺鴻富錦精密工業）

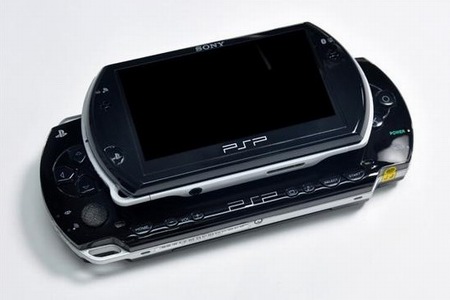

　　　　　　　　　　　　　　 和兩款前輩比較。

　　　　　　　PSP go的具體尺寸為128x16.5x69mm，重158g（含電池）。

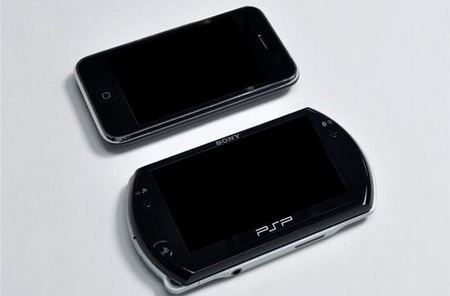

　　　　　　　　　　　PSP所要面對的新對手：iPhone。

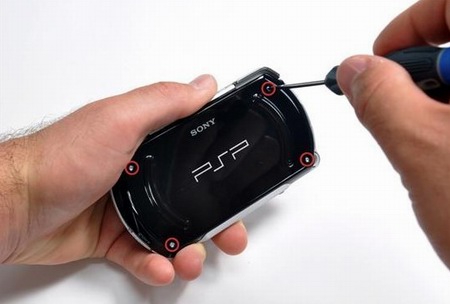

　　　　　　　　　　 拆解開始，首先要搞定背面四顆螺絲。

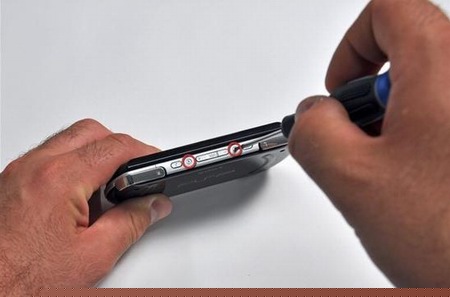

　　　　　　　　　　　　　　　 頂部兩顆。

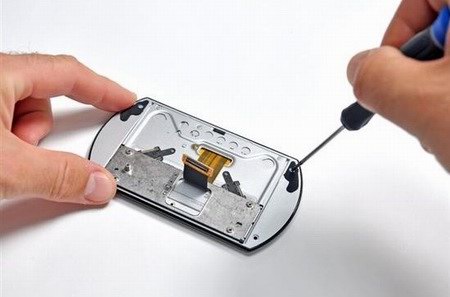

　　　　　　　　　　　　　　　 滑蓋下五顆。

　　　　　　　　　　　　　　　 撬開機身。
　　

　　與iPod、Zune HD等機型不同，PSP go的內部沒有使用任何框架，所有結構都是由塑料外殼進行支撐。

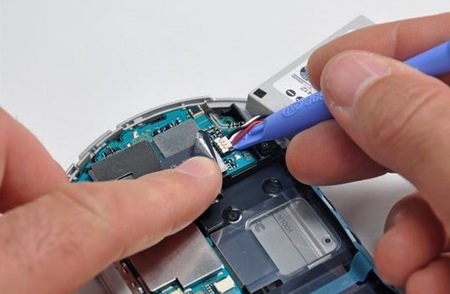

　　　　　　　　　　　　　　　 清理排線。

　　　　　　　　　　　　　　　還有螺絲。

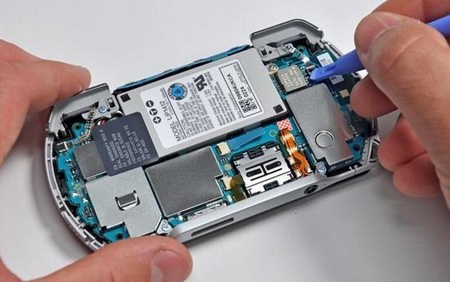

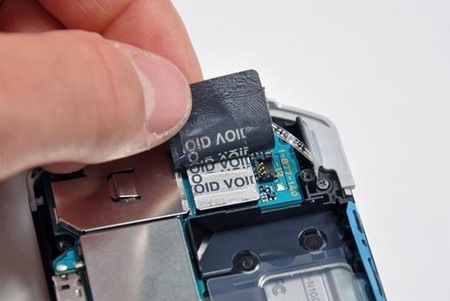

　　　　　　　　　　　 “撕毀不?！睒撕瀸ｉT封禁電池。

　　　　　　　　　　　　　　不過Who care！

　　好消息是，電池并未固定在機身內。更好的消息是，小心一些的話，拿下電池這片易碎貼還能完好無損。因此只要你能拆解到這一步，自行更換電池還是可能的。

　　3.7V 930mAh，3.5Wh鋰離子電池，索尼公司日本制造。電池容量高于任天堂DSi的840mAh，以及iPod touch第三代的789mAh。

　　　　　　 如果你在揭開易碎簽的時候失手了，結果就會是這樣。

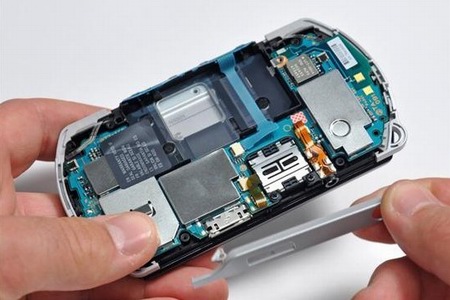

　　　　　　　　　　 拿下底部音頻接口附近的保護蓋。

　　　　　　　　　　　　 搞定另外兩顆螺絲。

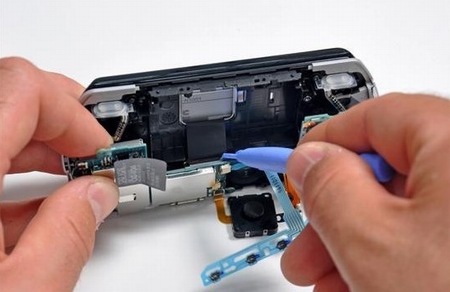

　　　　　　　　　　　　　　分離各種元件。

　　　　　　　　　　　　選擇、開始按鍵也要剝離。

　　　　　　　　　　　　　　　主板拿下。

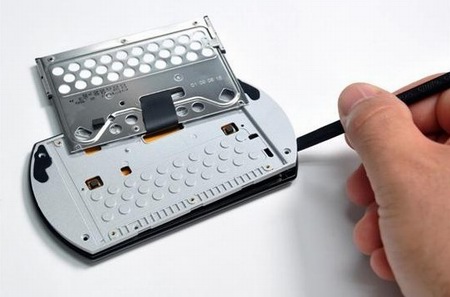

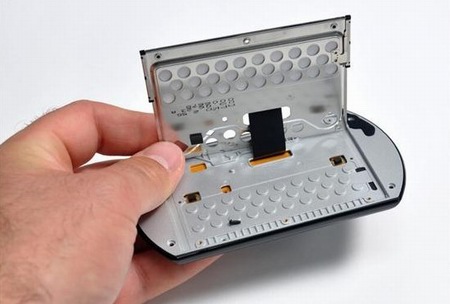

　　　　　　　　 下一步準備將機身滑蓋的上下兩部分分離。

　　　　　　　　　　　　　　　上下兩層。

　　　　　　　　　　　　　　繼續向屏幕挺進。

　　　　　　　　　　　　　　 滑蓋部分。

　　　　　　　　　　　　屏幕部分的上下兩層分離。

　　　　　　　　　　　　　　　　 搞定。

　　　　　　　　　　　　　　 準備取出面板。

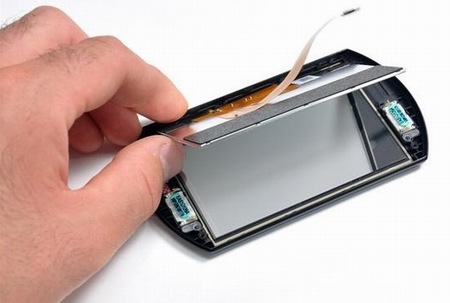

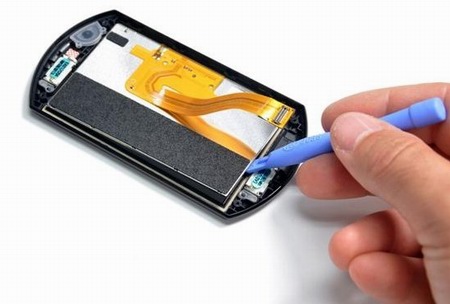

　　　　　　　　　　現在掀起的實際上是液晶屏背光模塊。

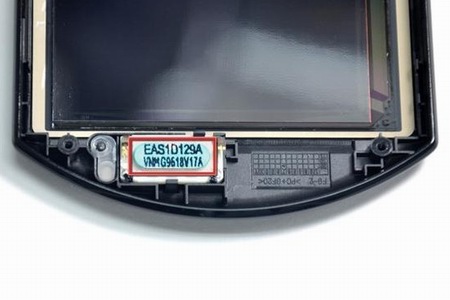

　　左右兩端各有一個尺寸不大的揚聲器單元。塑料前面板的印記顯示制造于2009年7月。

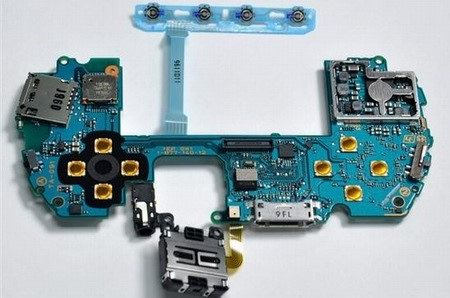

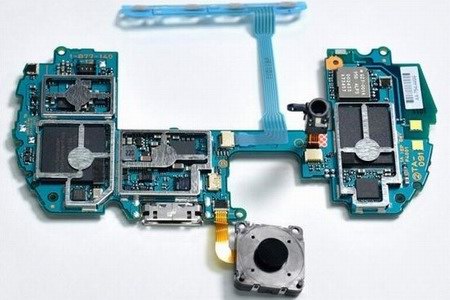

　　　　　　　　　主板，控制按鍵和搖桿依然連接在上面。

　　　　　　　方向鍵和三角方塊圈圈叉叉鍵的觸點直接來自主板。

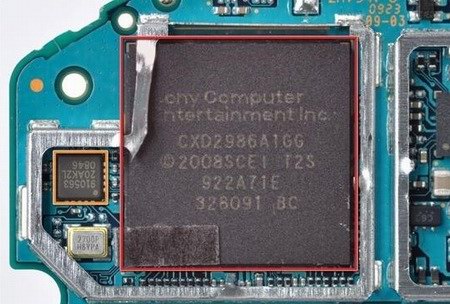

　　首先是重磅芯片，編號Sony Computer Entertainment XD2986A1GG。左邊一顆小芯片編號：9110563 20AK2L 0846。

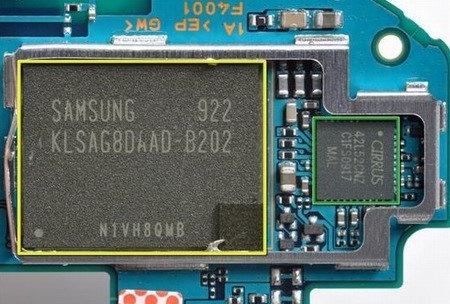

　　　　　　　　　三星16GB閃存加Cirrus低功耗立體聲音頻Codec。

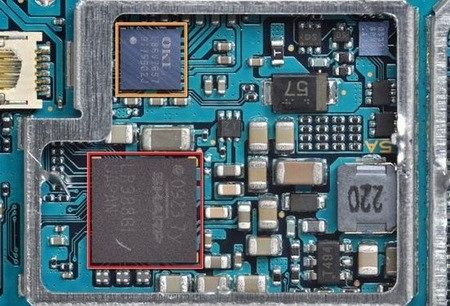

　　夏普0923 7y LR388G1液晶顯示控制芯片，另一顆芯片則為OKI制造，編號L86V7657 9175902J。

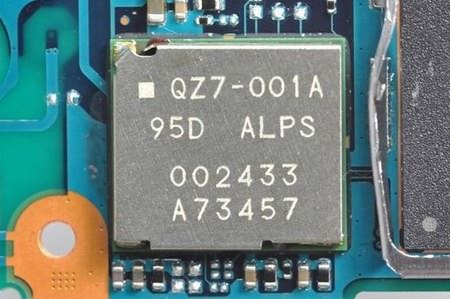

　　　　　　　　 QZ7-001A 95D ALPS 002433 A73457藍牙芯片。

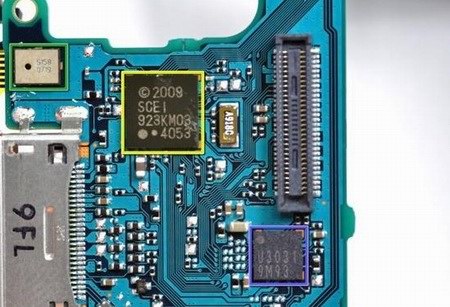

　　兩顆芯片，編號：SCEI 923KMO3 4053和U3031 9M93。綠色框中元件的則是直接安裝在主板上的麥克風。

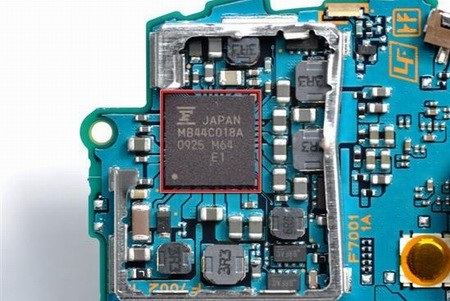

　　　　　　　　　　　　　 富士通電源管理模塊。

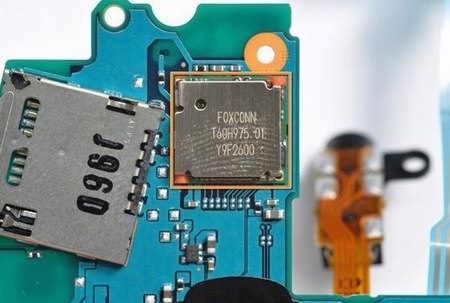

　　　　　　　　　　　 富士康T60H975 802.11b無線模塊。

　　　　　　　　　　　　　　　大功告成！
