雙平衡模擬乘法器的基本原理
基本原理

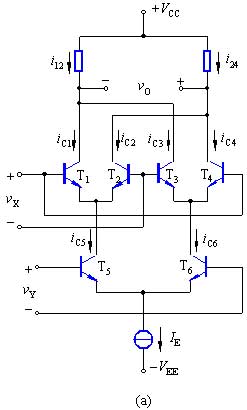

雙平衡式四象限乘法電路如圖1（a）所示，該電路由兩個并聯工作的差分式電路T1、T2和T3、T4及T5、T6構成的壓控電流源電路組成。圖1（b）為模擬乘法器符號。

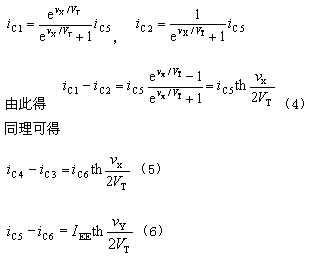

由式(1)和式(2) 同理可得
在圖中假定正向的條件下，輸出電壓vO為
式中 輸入電壓vX、vY均可為正值或負值，故是一種四象限模擬乘法器。它的缺點是當輸入信號較大時，會帶來嚴重的非線性影響。
